GFM-5/30/70/300齿轮流量计概述:

GFM齿轮流量计
德国hydrotechnik原装
GFM齿轮流量计技术样本下载

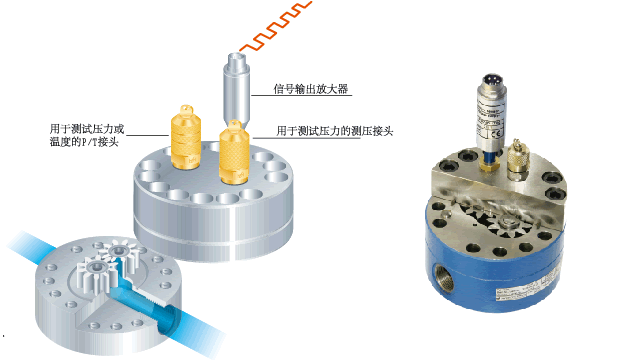

GFM-5/30/70/300齿轮流量计原理:

液流推动安装在球形轴承轴上的齿轮转动,液体通过齿轮与壳体之间的空隙流过,由于每齿之间的间隙相同,齿轮流量计就是根据
这一齿轮排量固定的原理来进行工作的。由于这一原理,测量的精确度基本上不受粘度的影响。一个非接触的磁性感应器检测齿轮的旋转,每个齿通过切割磁力线,产生一个矩形波输出,并与数显表连接配合将流量大小显示出来。
可选项:当在齿轮流量计上再安装一个磁性感应器,则可测得双向脉冲,这样就可以测得液体流向的变化。

GFM-5/30/70/300齿轮流量计特点:
  • 测量精度高、重复性好;
  • 最大工作压力可达63Mpa;
  • 可安装在任何位置,必要时可双向测量;
  • 最大测量范围可达1:200;
  • 齿轮流量计GFM适合粘度范围广;
  • 具有压力及温度检测点;
  • 精确流量测量,通过脉冲计数,可转换成任何流量单位输出;
  • 适合液压液和其它矿物基油液如:柴油、机油、动物性油、胶体、松节油、树脂、蜡质等物质
  • GFM-5/30/70/300齿轮流量计技术参数:

    测量原理 体积排出量
    粘度范围 5...500mm /s
    介质温度 -20...+100 °C(短时可达+120℃)
    环境温度 -20 ... +85 °C
    存储温度 -10 ... +70 °C
    输出信号 频率(0...10KHZ)/ 4 ... 20 mA
    供电电压 12 ... 24 VDC
    电气连接 5针插座, M16 x 0.75
    防护类型 (EN 60529 / IEC 529) IP 40
    传感头拧紧扭矩 <0.5 Nm
    默认校准粘度 30 mm²/s (cSt),可订制
    齿轮流量计GFM外壳材料 1.4305
    中心和底部材料 0.7060
    密封材料 氟橡胶
    齿轮材料 1.7131
    合适测量电缆 MK 01

    测量范围 非线性化 齿轮几何容积 允许工作压力 每升脉冲数 液压接口 误差
    l/min 实测值的 cm3 bar MPa     当前值的
    0.05...5.0 ± 0.5 % ~ 0.191 630 63 5,250 ISO 228-G¼ ± 0.5 %
    0.2 ...30.0** ~0.609 160 16 1,640 ISO 228-G3/8
    0.2 ...30.0 630 63
    0.7 ...70.0 ± 0.4 % ~2.222 420 42 450 ISO 228-G3/4 ± 0.4 %
    3 ...300 ± 0.5 % ~8.750 100 SAE法兰接口 1 1/4 ± 0.5 %

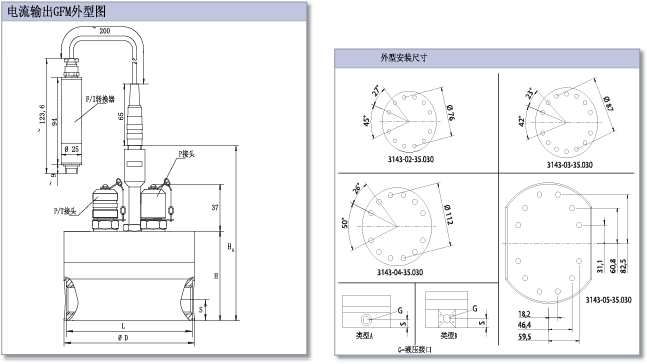

    GFM-5/30/70/300齿轮流量计外形安装尺寸:

    测量范围   D H H G L S 类型
    l/min   mm
    0.05 ... 5.00 GFM-5 96 59 125 93 13 A
    0.2 ... 30.0 GFM-30 106 67 133 102,5 15 A
    0.7 ... 70.0 GFM-70 136 93 153 131 20 A
    3 ... 300 GFM-300 210 145 190 210 42 B

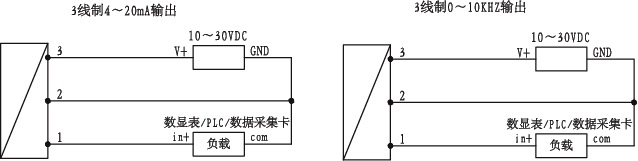

    GFM-5/30/70/300齿轮流量计电气连接:

    5针插座 频率输出(0...10KHZ) 4 ... 20 mA输出
    1= 频率信号输出+ 1= 电流信号输出+
    2= -电源/信号-/地 2= 信号-/地
    3= +电源 3= +电源
    4= 空 4= 空
    5= 空 5= 空
    GFM-5/30/70/300齿轮流量计型号或订货号:
    测量范围 工作压力 GFM系列 订货号 / 重量
    l/min MPa   QG 100 (0...10KHZ频率输出) QG 110 (4 ... 20 mA)
    单输出型号 双向输出型号 重量 型号 重量
    0.05...5.0 63 GFM-5

    3143-02-35.030
    3143-02-35.00
    3143-02-35.042
    3143-02-35.046
    3143-02-35.99

    3146-02-35.030
    3146-02-35.00
    3146-02-35.042
    3146-02-35.046
    3146-02-35.99
    3,000 g 3185-02-35.030
    3185-02-35.00
    3185-02-35.042
    3185-02-35.046
    3,155 g
    0.2 ...30.0** 16 GFM-30 3843-03-35.030**
    3843-03-35.00**
    3843-03-35.042**
    3843-03-35.046 **
    3843-03-35.99 **
    3846-03-35.030**
    3846-03-35.00**
    3846-03-35.042**
    3846-03-35.046 **
    3846-03-35.99 **
    1,481 g 3885-03-35.030**
    3885-03-35.00**
    3885-03-35.042**
    3885-03-35.046 **
    1,641 g
    0.2 ...30.0 63 GFM-30 3143-03-35.030
    3143-03-35.00
    3143-03-35.042
    3143-03-35.046
    3143-03-35.99
    3146-03-35.030
    3146-03-35.00
    3146-03-35.042
    3146-03-35.046
    3146-03-35.99
    4,074 g 3185-03-35.030
    3185-03-35.00
    3185-03-35.042
    3185-03-35.046
    4,186 g
    0.7 ...70.0 42 GFM-70 3143-04-35.030
    3143-04-35.00
    3143-04-35.042
    3143-04-35.046
    3143-04-35.99
    3146-04-35.030
    3146-04-35.00
    3146-04-35.042
    3146-04-35.046
    3146-04-35.99
    9,000 g 3185-04-35.030
    3185-04-35.00
    3185-04-35.042
    3185-04-35.046
    9,100 g
    3 ...300 42 GFM-300 3143-05-35.030
    3143-05-35.00
    3143-05-35.042
    3143-05-35.046
    3143-05-35.99
    3146-05-35.030
    3146-05-35.00
    3146-05-35.042
    3146-05-35.046
    3146-05-35.99
    32,330 g 3185-05-35.030
    3185-05-35.00
    3185-05-35.042
    3185-05-35.046
    32,490 g

    注:
    如果选用GFM模拟量输出方式,误差加0.2 %;
    出厂校准粘度按照30cSt标定,如需其它粘度请在订货时提出,可定制。

    GFM齿轮流量计相关附件型号:

    连接GFM的2.5米测量线: 8824-91-02.50 ;5米测量线: 8824-91-05.00 ;10米测量线: 8824-91-10.00
    GFM信号输出磁性感应器:3107-00-17.00 ;3107-00-45.00
