	RE4/RE6/QT100/QT110涡轮流量计
	德国hydrotechnik原装
	RE4/QT100/QT110涡轮流量计技术样本下载
流量测量涡轮其实就是一个流量计。hydrotechnik涡轮流量计RE4的涡轮叶片由流动的液流来轴向驱动，转速与流速成正比。通过涡轮叶片的旋转来切割磁力线，从而每次产生脉冲信号并用一个非接触的传感器拾取该信号，这些脉冲信号可以直接显示在与流量计连接的测量仪表上。涡轮流量计RE4系列的流量计的另一个优点是带有两个监测点，可同时测量压力和温度。
◆ 适合矿物油及HFA-/HFC液体；
◆ 带压力和温度监测点；
◆ 体积小、精度高；
◆ 可适合任何位置安装；
◆ 工作噪音低和重复性好；
◆ 由于具有线性特点，所以可扩大测量范围；

测量原理	体积排出量
粘度范围	1...270mm /s
介质温度	-20...+100 °C(短时可达+120℃)
环境温度	-20 ... +85 °C
存储温度	-10 ... +70 °C
输出信号	频率(0...10KHZ)/ 4 ... 20 mA
供电电压	12 ... 24 VDC
电气连接	5针插座, M16 x 0.75
防护类型	(EN 60529 / IEC 529) IP 40
传感头拧紧扭矩	＜0.5 Nm
默认校准粘度	30 mm²/s (cSt)，可订制
涡轮流量计外壳材料	1.4122
中心和底部材料	1.0718
密封材料	氟橡胶
涡轮流量计传感头外壳材料	1.4301
合适测量电缆	MK 01

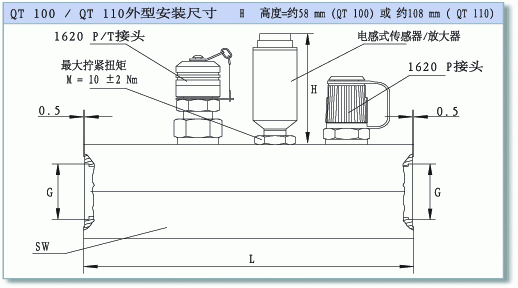

流量计RE4测量范围	系列号	L	SW	G
l/min		mm
1.0 ... 10.0	RE4-10	120	41	ISO 228-G¼
7.5 ... 75.0	RE4-75	130	46	ISO 228-G3/4
15 ... 300	RE4-300	150	55	ISO 228-G1
25 ... 600	RE4-600	174	60	ISO 228-G1¼

5针插座	频率输出(0...10KHZ)	4 ... 20 mA输出
	1= 频率信号输出+	1= 电流信号输出+
	2= -电源/信号-/地	2= 信号-/地
	3= +电源	3= +电源
	4= 空	4= 空
	5= 空	5= 空

测量范围	允许工作压力		粘度范围	精度	订货号 / 重量
l/min	bar	MPa	mm²/s (cSt)		订货号（频率）	重量 (g)	订货号 (4 ... 20 mA)	重量 (g)
1.0...10.0 (RE4-10)	420	42	1 ... 60	± 2.5 %	31V7-01-35.030 31V7-01-35.00 31V7-01-35.042 31V7-01-35.046	631	31G7-01-35.030 31G7-01-35.00 31G7-01-35.042 31G7-01-35.046	681
7.5...75.0 (RE4-75)			1 ... 100	± 2.5 %	31V7-70-35.030 31V7-70-35.00 31V7-70-35.042 31V7-70-35.046	785	31G7-70-35.030 31G7-70-35.00 31G7-70-35.042 31G7-70-35.046	869
15...300 (RE4-300)			1 ... 100	± 2.5 %	31V7-71-35.030 31V7-71-35.00 31V7-71-35.042 31V7-71-35.046	1,125	31G7-71-35.030 31G7-71-35.00 31G7-71-35.042 31G7-71-35.046	1,206
25...600 (RE4-600)	350	35	1 ... 100	± 2.0 %	31V7-72-35.030 31V7-72-35.00 31V7-72-35.042 31V7-72-35.046	1,378	31G7-72-35.030 31G7-72-35.00 31G7-72-35.042 31G7-72-35.046	1,498

*:工厂校准粘度4...20mA输出时额外加误差± 0.2 % 实际值。另外订货时可提出特别的粘度

测量范围	允许工作压力		粘度范围	精度	订货号
l/min	bar	MPa	mm²/s (cSt)		频率输出	0 ... 20 mA输出	4 ... 20 mA输出
1.0...10.0 (RE4-10)	420	42	1 ... 60	± 2.5 %	39V7-01-35.00 39V7-01-35.79	39F7-01-35.00 39F7-01-35.79	39G7-01-35.00 39G7-01-35.79
7.5...75.0 (RE4-75)			1 ... 100	± 2.5 %	39V7-70-35.00 39V7-70-35.79	39F7-70-35.00 39F7-70-35.79	39G7-70-35.00 39G7-70-35.79
15...300 (RE4-300)			1 ... 100	± 2.5 %	39V7-71-35.00 39V7-71-35.79	39V7-71-35.00 39V7-71-35.79	39V7-71-35.00 39V7-71-35.79
25...600 (RE4-600)	350	35	1 ... 100	± 2.0 %	39V7-72-35.00 39V7-72-35.79	39V7-72-35.00 39V7-72-35.79	39V7-72-35.00 39V7-72-35.79

测量范围	允许工作压力		粘度范围	精度	订货号
l/min	bar	MPa	mm²/s (cSt)		频率输出	0 ... 20 mA输出	4 ... 20 mA输出
1.0...10.0 (RE4-10)	420	42	1 ... 60	± 2.5 %	32V7-01-35.00 32V7-01-35.79	32F7-01-35.00 32F7-01-35.79	32G7-01-35.00 32G7-01-35.79
7.5...75.0 (RE4-75)			1 ... 100	± 2.5 %	32V7-70-35.00 32V7-70-35.79	32F7-70-35.00 32F7-70-35.79	32G7-70-35.00 32G7-70-35.79
15...300 (RE4-300)			1 ... 100	± 2.5 %	32V7-71-35.00 32V7-71-35.79	32V7-71-35.00 32V7-71-35.79	32V7-71-35.00 32V7-71-35.79
25...600 (RE4-600)	350	35	1 ... 100	± 2.0 %	32V7-72-35.00 32V7-72-35.79	32V7-72-35.00 32V7-72-35.79	32V7-72-35.00 32V7-72-35.79

测量范围	允许工作压力		粘度范围	精度	订货号
l/min	bar	MPa	mm²/s (cSt)		频率输出	0 ... 20 mA输出	4 ... 20 mA输出
1.0...10.0 (RE4-10)	420	42	1 ... 60	± 2.5 %	3AV7-01-35.00 3AV7-01-35.79	3AF7-01-35.00 3AF7-01-35.79	3AG7-01-35.00 3AG7-01-35.79
7.5...75.0 (RE4-75)			1 ... 100	± 2.5 %	3AV7-70-35.00 3AV7-70-35.79	3AF7-70-35.00 3AF7-70-35.79	3AG7-70-35.00 3AG7-70-35.79
15...300 (RE4-300)			1 ... 100	± 2.5 %	3AV7-71-35.00 3AV7-71-35.79	3AV7-71-35.00 3AV7-71-35.79	3AV7-71-35.00 3AV7-71-35.79
25...600 (RE4-600)	350	35	1 ... 100	± 2.0 %	3AV7-72-35.00 3AV7-72-35.79	3AV7-72-35.00 3AV7-72-35.79	3AV7-72-35.00 3AV7-72-35.79

测量范围	允许工作压力		粘度范围	精度	订货号
l/min	bar	MPa	mm²/s (cSt)		高温型(240°C,频率输出)
1.0...10.0 (RE4-10)	420	42	1 ... 60	± 2.5 %	31H7-01-35.00 31H7-01-35.79
7.5...75.0 (RE4-75)			1 ... 100	± 2.5 %	31H7-70-35.00 31H7-70-35.79
15...300 (RE4-300)			1 ... 100	± 2.5 %	31H7-71-35.00 31H7-71-35.79
25...600 (RE4-600)	350	35	1 ... 100	± 2.0 %	31H7-72-35.00 3AV7-72-35.79

测量范围	允许工作压力		粘度范围	精度	订货号
l/min	bar	MPa	mm²/s (cSt)		订货号（频率）	订货号 (4 ... 20 mA)	订货号 (0 ... 20 mA)
1.0...10.0 (RE6-10)	420	42	1 ... 60	± 2.5 %	33V7-01-35.001	33G7-01-35.001	33F7-01-35.001
7.5...75.0 (RE6-75)			1 ... 100	± 2.5 %	39V7-77-35.00 39V7-77-35.79 33V7-77-35.001	39G7-77-35.00 39G7-77-35.79 33G7-77-35.001	39F7-77-35.00 39F7-77-35.79 33F7-77-35.001
15...300 (RE6-300)			1 ... 100	± 2.5 %	39V7-78-35.00 39V7-78-35.79 33V7-78-35.001	39G7-78-35.00 39G7-78-35.79 33G7-78-35.001	39F7-78-35.00 39F7-78-35.79 33F7-78-35.001
25...600 (RE6-600)	350	35	1 ... 100	± 2.0 %	39V7-79-35.00 39V7-79-35.79 33V7-79-35.001	39G7-79-35.00 39G7-79-35.79 33G7-79-35.001	39F7-79-35.00 39F7-79-35.79 33F7-79-35.001
