液压测试仪/液压万用表5060概述

液压测试仪/液压万用表5060
德国hydrotechnik原装进口
:液压测试仪/液压万用表5060样本下载

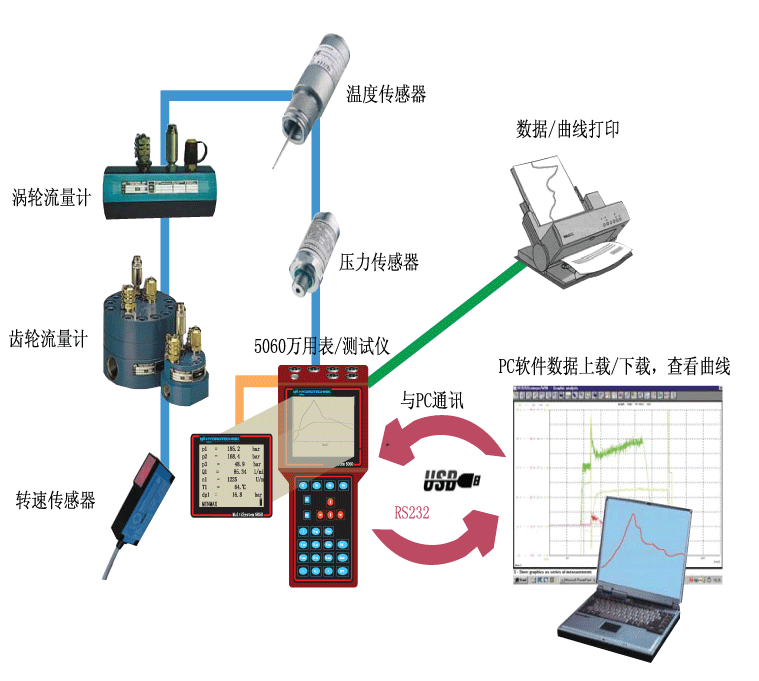

  • 液压测试仪屏幕或通过PC联机软件可以显示各类分析曲线,可以打印报表,是种完整的现场调试、采集设备。
  • 适合工程师现场或出差调试,测试用;
  • 适合中型试验台;
  • 具备硬件滤波,适合噪声环境用;
  • 液压测试仪可以压力、流量、温度、转速数字显示、时间曲线、XY曲线等实时或离线数据与曲线;
  • 液压测试仪是种多功能的测试和控制系统,是种稳定、可靠的定型测控产品,适合工程机械现场在线调试,测试用;
  • 液压测试仪多通道输入,相当于一个中型试验台,适合中型的试验台用;
  • 具备硬件滤波,适合噪声环境用,但是采集速度可以做到最高1ms,所以是种高速稳定的液压万能采集设备;
  • 液压测试仪/液压万用表5060技术数据

    模拟量输入通道 6通道(6孔):0~20mA或4~20mA,0~10V,0.5 4.5V,±10V
    频率/脉冲输入通道 2通道(6孔):0.25HZ...10KHZ
    控制输入/输出 触发器输入和输出
    液压测试仪测量速度 0.1mS(模拟量通道)
    模数(A/D)转换精度 13bit
    模拟量采集误差(精度) ±0.1%
    频率/脉冲采集误差(精度) ±0.02%
    存储卡 128MB,可扩展至1GB(内存卡)
    液压测试仪显示屏 3.5”彩色LCD显示屏
    通讯接口 USB,RS232,CAN
    液压测试仪供电 Ni电池组,14.4V,2,150mAh
    电池使用时长 约8小时
    防护类型/等级 IP40
    使用/存储温度 0 ... 60 °C / -20 ... +70 °C
    使用/存储湿度 <80%
    外型尺寸(L×W×D) 240×130×60mm
    液压测试仪重量 1.1kg
    液压测试仪外壳材料 ABS塑料
    合格认证 RoHs认证
    通道 液压测试仪/液压万用表5060通道描述
    1 压力或温度等模拟量输入通道1
    2 压力或温度等模拟量输入通道2
    3 压力或温度等模拟量输入通道3
    4 压力或温度等模拟量输入通道4
    5 压力或温度等模拟量输入通道5
    6 压力或温度等模拟量输入通道6
    7 流量或转速等频率输入通道1
    8 流量或转速等频率输入通道2
    9 USB主机通讯接口
    10 USB设备通讯接口
    11 CAN扩展接口
    12 电源插座
    13 数字量输入/输出口

    液压测试仪/液压万用表5060选型

    液压测试仪/液压万用表5060 液压测试仪/液压万用表参数 液压测试仪/液压万用表5060型号或订货号
    6通道模拟量信号输入
    (压力/温度传感器信号模拟量);
    2通道频率信号输入
    (频率/流量/转速传感器信号输入)
    3160-00-70.00或Multi-System 5060

    液压测试仪/液压万用表5060 P/P套件选型

    液压测试仪5060 P/P套件组成
    名称 数量
    5060液压测试仪 1
    24VDC电源 1
    USB数据线 1
    1620系列测压接头 2
    HYDRO联机软件 1
    PR15 压力传感器 2
    工具箱 1
    5米带插头测量线 2
    液压测试仪/液压万用表5060 P/P订货号或型号
    订货号或型号 两个PR15压力传感器选择
    5060P/P -0.1~0.6Mpa=32
    0~6 Mpa=21
    0~20 Mpa=10
    0~40 Mpa=15
    0~60 Mpa=18

    液压测试仪/液压万用表5060 P/P/T/Q套件选型

    液压测试仪5060 P/P/T/Q套件组成
    名称 数量
    5060液压测试仪 1
    24VDC电源 1
    USB数据线 1
    1620系列测压接头 2
    HYDRO联机软件 1
    温度传感器-50℃~+200℃ 1
    PR15 压力传感器 2
    涡轮流量计 1
    工具箱 1
    5米带插头测量线 4
    液压测试仪/液压万用表5060 P/P/T/Q订货号
    订货号 2个压力传感器选择 1个流量计选择
    5060 P/P/T/Q -0.1~0.6Mpa=32
    0~6 Mpa=21 01=1~10
    0~20 Mpa=10 70=2~75
    0~40 Mpa=15 71=9~300
    0~60 Mpa=18 72=16~600
    液压测试仪/液压万用表5060应用

    液压测试仪/液压万用表用于液压泵的测试:

    在液压泵的出口配置一个涡轮或齿轮流量计,测量液压泵的输出流量;并在流量计的测压口上安装一个压力传感器测量泵的输出压力然后在溢流阀P口之前的管道上安装压力传感器,测量泵的输出压力。同时还需要在远控口上安装测试泵的远控压力和回油压力传感器,测得相应的压力时间曲线。通过液压测试仪/液压万用表采集流量计Q1和压力传感器P1的信号,并形成压力/流量XY特性曲线.通过此XY曲线可以判断液压泵工作点的压力/流量是否达到额定值。

    液压测试仪/液压万用表用于溢流阀的测试:

    在溢流阀的R口与油箱之间装上涡轮或齿轮流量计测量溢流阀的溢流量,然后在靠近溢流阀的P口的管道或阀块上安装压力传感器,用于测量溢流阀的P口压力。通过液压测试仪/液压万用表测得的压力P1和流量Q1特性曲线即可判断溢流阀的性能了。

    液压测试仪/液压万用表用于安全阀的测试:

    在安全阀的R口与油箱之间装上涡轮或齿轮流量计测量安全阀的溢流量,然后在靠近安全阀的P口的管道或阀块上安装压力传感器,用于测量安全阀的P口压力。通过液压万用表/液压测试仪测得的压力P1和流量Q1特性曲线即可判断安全阀的性能。

    液压测试仪/液压万用表用于电磁换向阀泄漏测试:

    在每个电磁换向阀的出口安装低压压力传感器,通过液压万用表/液压测试仪采集P1、P2、P3、P4、P5、P6、P7压力传感器信号,建立并查看其时间曲线。如果发现低压传感器有压力开始建立,说明电磁换向阀有泄漏,否则无泄漏。试验持续时间建议60分钟以上。

    液压测试仪/液压万用表用于油缸的启动压力测试:

    在油缸的有杆腔和无杆腔的入口端安装压力传感器,在油缸外部安装位移传感器。在油缸启动伸出或缩回时用液压测试仪/液压万用表采集这两个位置的压力值和位移值,从而得出压力/位移XY曲线,从而判断油缸的启动压力。

    液压测试仪/液压万用表用于油缸的耐压试验:

    在油缸的有杆腔和无杆腔的入口端安装压力传感器。打开电磁换向阀将油缸伸出或缩回到头,油缸的有杆腔或无杆腔将建立压力,等压力建立到额定系统压力时,停掉电磁换向阀。用液压测试仪/液压万用表采集P1、P2、P3、P4、P5、P6、P7压力时间曲线,采集3分钟以上,然后从曲线上判断P1、P2、P3、P4、P5、P6、P7下降的压力是否在合格范围内,从而判别油缸的内泄漏是否符合要求。
