■hydrotechnik CAN涡轮流量计概述
CAN接口涡轮流量计具有稳定的CAN通讯接口，针对强振动场合使用，输出的信号不受现场环境的干扰，是种高精度输出的涡轮流量计。
■ hydrotechnik CAN涡轮流量计特点
◆ 非常适合矿物油及HFA-/HFC液体；
◆ 带压力和温度监测点；
◆ 体积小、精度高；
◆
可适合任何位置安装；
◆ 工作噪音低和重复性好；
◆
由于具有线性特点，所以可扩大测量范围；
| 测量原理 |
体积流量 |
| 粘度范围 |
根据订货要求1-270mm /s2 |
| 介质温度 |
最大+120 °C |
| 环境温度 |
-20 ... +85 °C |
| 存储温度 |
-20 ... +85 °C |
| 输出信号 |
CANopen |
| 供电电压 |
8.5 ... 30 VDC |
| 电气连接 |
5 针插座, M12 x 1 |
| 防护类型(EN 60529 / IEC 529) |
IP 67 |
| 拧紧扭矩 |
10 Nm (± 2 Nm) |
| 校准粘度 |
30 mm²/s (cSt) |
| 外壳材料 |
铝合金 AlZnMgCu 1,5 |
| 涡轮材料 |
1.4122 (1,0 ... 10 l/min)
1.0718 (其它测量范围) |
| 密封材料 |
FKM（氟橡胶） |
| 磁感应头外壳材料 |
3.1645 |
| 消耗电流 |
最大50 mA @ 24 VDC |
| 通讯口 |
CANopen (CIA-DS-301) |
| 默认CAN标准 |
2.0A (可选 2.0B) |
| 通讯速率 |
20 ... 1.000 kBit/s |
| 测量频率(Hz) |
bytes 0 ... 3 |
| 测量流量(l/min) |
bytes 4 ... 7 |
■ hydrotechnik CAN涡轮流量计输出电气定义
| 5针插座 |
CANopen 2.0A |
 |
1= CAN_SHLD |
| 2= CAN_V+ |
| 3= CAN_GND |
| 4=CAN_H |
| 5=CAN_L |

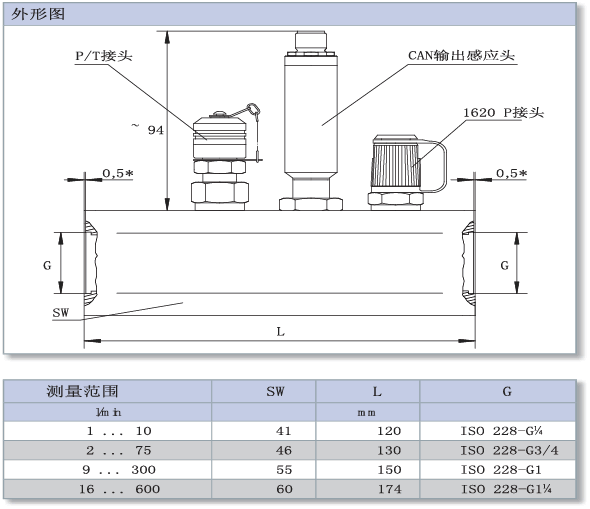

■ hydrotechnik涡轮流量计选型
| 测量范围 |
允许工作压力 |
粘度范围 |
误差 * |
订货号 / 重量 |
| l/min |
bar |
MPa |
mm /S(cst)2 |
当前值的 |
重量 (g) |
QT 110(4...20 mA |
| 1.0...10.0 |
| 420
420
| 42
42
1...60 |
± 1.0 % |
671 |
31C7-01-35.030 |
| 7.5...75.0 |
1...100 |
± 0.5 % |
859 |
31C7-70-35.030 |
| 9...300 |
1...100 |
± 0.5 % |
1,190 |
31C7-71-35.030 |
| 16...600 |
350 |
35 |
1...100 |
± 0.5 % |
1,488 |
31C7-72-35.030 |
*:QT100工厂校准粘度QT 110 额外加± 0.2 % 实际值 (误差来自 f/I-转换器） 订货时可提出特别的粘度 |
