液压万能测试系统

概述:该液压万能测试系统,是基于美国NI的技术进行开发的,以美国NI的采集芯片作为核心硬件,以美国NI的驱动作为底层软件驱动。凭借美国NI几十年的开发经验使得本系统非常稳定、可靠,所以使用者大可放心使用。本系统特别适用液压工程师使用,是种简单易用的测试系统,只需进行简单的设定工作,在半小时内即可开始做测试了。所谓万能是对液压而言,对于大部分液压测试来说,此系统完全能够胜任测试工作,对于80%以上的液压测试系统非常合适。

一 液压万能测试系统硬件

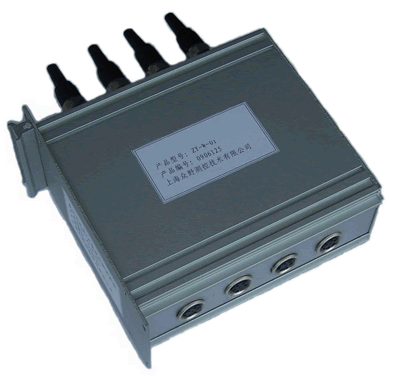

1 外观和外形尺寸
150mm*170mm*67mm

2 液压万能测试系统连接使用
使用者只需将传感器连接线,查到每个输入口即可,然后将USB 线连接到电脑的USB 口即
可开始使用了。

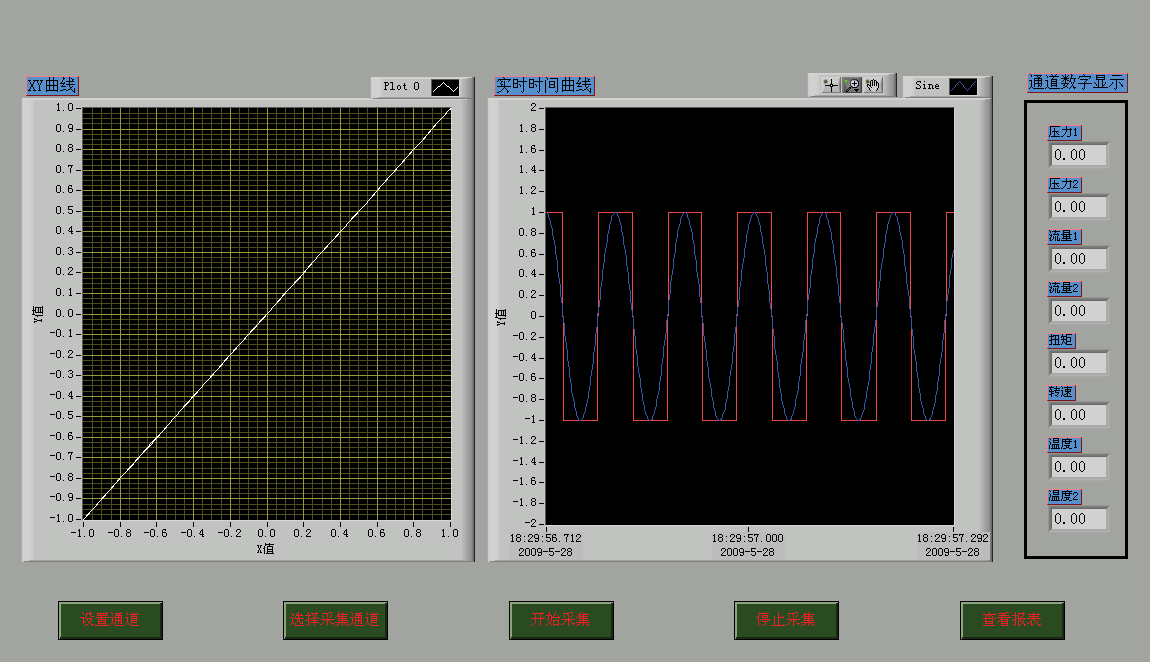

二 液压万能测试系统软件主界面如下:

软件具有显示通道任意设定、采集和存储速度设定、每个通道自定义、存储通道自定义设定、采集开始与停止功能、每通道数字显示功能、打印报表等功能。

三 液压万能测试系统软件每个功能的使用

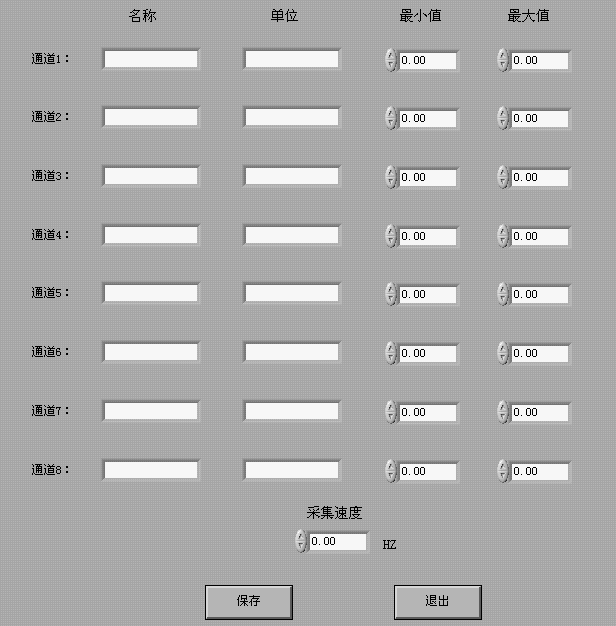

1“设置通道”:点击主界面上名为“设置通道”的按钮,自动跳出设置界面,如下图:

设置每个通道的名称、单位,及其线性化显示时信号最小值对应的实际值的最小值,及最大值;并设置每通道每秒采集的个数(采集速度)。点击“保存”按钮退出设定界面,软件自动将设置数据记录进入数据库,下次可以查看和修改。点击“退出”按钮,软件不将数据记录进入数据库,不做任何更改,自动退出设定界面。

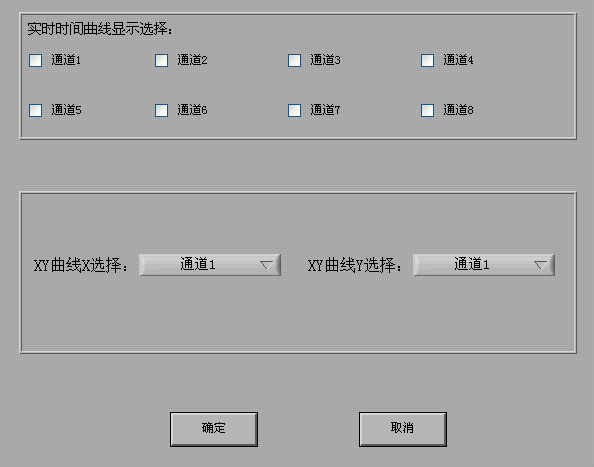

2 液压万能测试系统“选择采集通道”:点击主界面名为“选择采集通道”进入曲线显示、存储选择界面,如下:

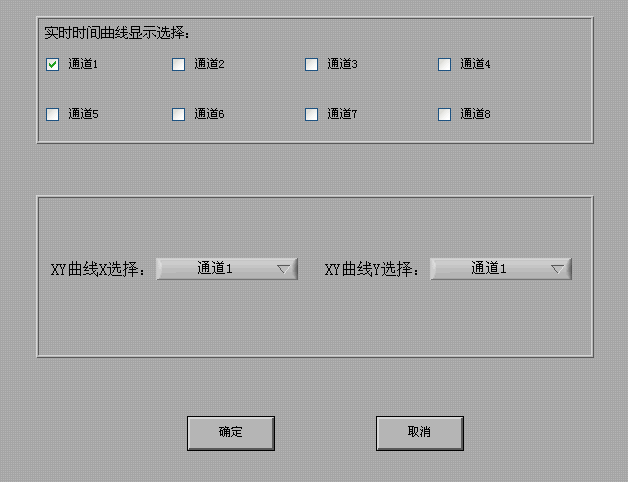

A 液压万能测试系统在“实时时间曲线显示选择”中,点击每个通道左边的选择键,选择是否进行实时显示,如下图所示:

图中选中的是通道 1,实时曲线显示可同时选中多个通道。
B 液压万能测试系统在“XY 曲线X 选择”的左边选择XY 曲线的X 值是哪个通道的值,如下图所示:
