产品名称:CAN压力传感器PR126

hydrotechnik压力传感器:中文PDF下载
产品品牌:hydrotechnik

Hydrotechnik 压力传感器PR126

压力传感器PR 126用于CAN总线通讯的压力传感器,是种高精度压力传感器,介质兼容性好,性能稳定可靠,精度高,
支持hydrotechnik液压万用表的CAN总线。压力传感器PR126适用于液压机械、化工、电力、冶金、水力食品、医药、
卫生等行业。

技术数据 PR126
过载能力 2×额定压力
爆破压力 3×额定压力
输出信号 CAN总线通讯
供电电源 12...27VDC
消耗电流 10...30mA
过压保护 ±40VDC
误差 综合误差
在22℃室温时 ±0.5%
在-15℃...+85℃ ±0.5%
在+85℃...+100℃ ±1.0%
在-40℃...-15℃ ±1.0%
补偿温度范围 -15℃...+85℃
非线性 <±0.2%(终值的)
重复性 <±0.1%(终值的)
磁滞 <±0.1%(终值的)
长期稳定性 <±0.1%(终值的)/年
响应时间 ≤1ms(10...90%)
频率范围 ≤1KHZ
绝缘性能 ≥100MΩ
疲劳寿命 >1×10 次7
介质温度 -40℃...+105℃
环境温度 -40℃...+105℃(短时+125℃)
存储温度 -40℃...+125℃
电磁干扰测试 达到标准EN 50081-2/EN 50082-2
抗震性 DIN EN 60068-2-6,20g
抗冲击性 50g(11ms半正弦曲线)
安装方向 任意方向

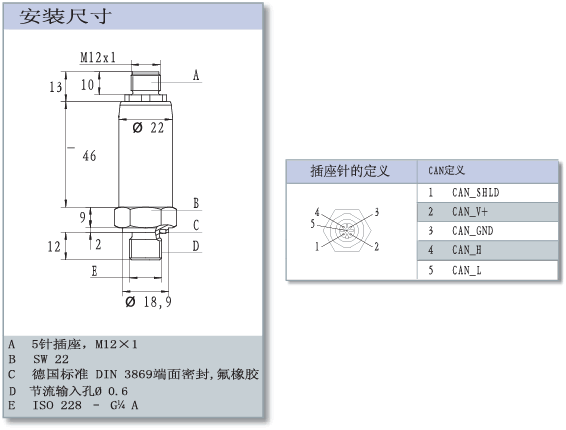

电气连接 M12×1,5针插座
机械液压接口 ISO 228 – G1/4A
压力类型 相对压力
密封材料 德国标准 DIN 3869端面密封圈, 氟橡胶
防护等级 IP67
外壳/隔膜材料 304/316Ti
CAN 总线 LSS/最大500Kbit/DIN 11898标准
拧紧扭矩 40 Nm (±5 Nm)
重 量 ~100g
传感器压力测量范围 订货号
bar MPa CAN传感器
0 ... 100 0 ... 10 3403-16-D2.60
0 ... 400 0 ... 40 3403-15-D2.60
0 ... 600 0 ... 60 3403-18-D2.60
