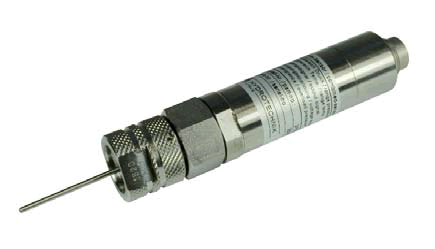

名称：hydrotechnik压力温度传感器 |
| |
品牌：hydrotechnik |
| |
下载：英文样本下载 |
|
| |
 |
| 技术数据 |
| 螺纹系列 |
1620 |
| 输出信号 |
4 ... 20 mA |
| 信号类型 |
两线制4 ... 20 mA |
| 电源电压 |
10 ... 30 VDC |
| 过压保护 |
36 VDC |
| 介质温度 |
-20 ... +80 °C |
| 存储温度 |
-20 ... +80 °C |
| 电气连接 |
8针插头 |
| 电气带载能力 |
0 ... 1 kOhm |
| 防护类型(EN 60529 / IEC 529) |
IP40 |
| 材料 |
1.4435, 1.4571 |
| 密封材料 |
NBR |
| 重量 |
约255 g |
| 温度传感器参数 |
| 测量原理 |
|
Pt 100
Pt 100
| 测量范围 |
-50 ... +200 °C |
| 误差 |
< ± 1 % |
| 温度漂移 |
< ± 0.3 % / 10 °C |
| 压力传感器参数 |
| 测量原理 |
|
薄膜/相对压力
| 测量范围 |
0 ... 60 / 600 bar |
| 过载能力 |
1.5*最大测量压力 |
| 误差 |
± 0.5 % |
| 重复性 |
< ± 0.15 % |
| 工作温度 |
-10 ... +80 °C |
| 温度系数 |
| 零点 |
|
< 0.01 % / K
| 测量范围内 |
< 0.01 % / K |
| 膜共振频率 |
> 30 kHz |
| 循环寿命 |
> 10 x 106 |
| 重量 |
约225g |
|
| 电气引脚定义 |
4 ... 20 mA |
 |
Pin 1 = + Ub / signal + (压力) |
| Pin 2 = – Ub / signal – (压力) |
| Pin 3 = 空 |
| Pin 4 = + Ub / signal + (温度) |
| Pin 5 = – Ub / signal – (温度) |
| Pin 6 = 空 |
| Pin 7 = 空 |
| Pin 8 = 屏蔽 |
|
| 压力测量范围 |
温度测量范围 |
订货号 |
| bar |
MPa |
°C |
|
| 0 ... 60 |
0 ... 6 |
-50 ... +200 |
3763-04-34.00 |
| 0 ... 600 |
0 ... 60 |
-50 ... +200 |
3763-03-34.00 |
|
| |
|
