HYDROTECHNIK压力传感器

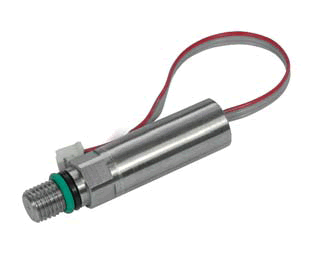

名称：hydrotechnik压力传感器PR280
品牌：hydrotechnik
下载：英文样本下载
测压类型： 相对压力
输出信号： 0.5 ... 4.5 VDC
电气连接： PHR-3
液压接口： M8 x 1
密封方式： O型圈 FKM
防护类型： IP 00
外壳材料： 钢1.4571
拧紧扭矩： 8 Nm (± 2 Nm)
重量： ~ 22 g
电气引脚定义
插头PHR-3 0.5 ... 4.5 V DC输出
Pin 1 = Ub（电源+）
Pin 2 = GND（电源-）
Pin 3 = signal（信号+）

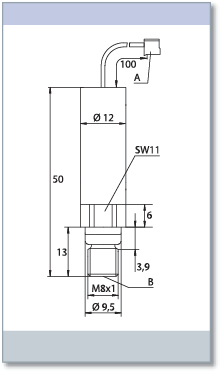

Ø D 测量范围 订货号
mm bar MPa 0.5 ... 4.5 V DC
15 0 ... 20 0 ... 2 34B3-27-03.49
12 0 ... 100 0 ... 10 34B3-16-03.49
0 ... 160 0 ... 16 34B3-19-03.49
0 ... 250 0 ... 25 34B3-17-03.49
0 ... 400 0 ... 40 34B3-15-03.49
