HYDROTECHNIK测量附件

涡轮流量计
频率感应头
描述 重量 适配流量计 订货号
频率输出 g
50 QT 100*/200* QL 100* 3107-00-09.00
50 QL 200 3107-00-09.70

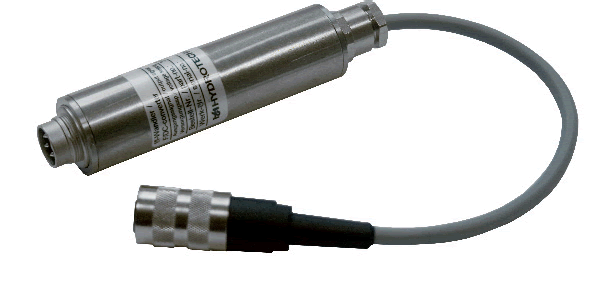

CAN总线
频率感应头
描述 重量 适配流量计 订货号
CANopen g
150 QT 106/206 3107-00-42.00

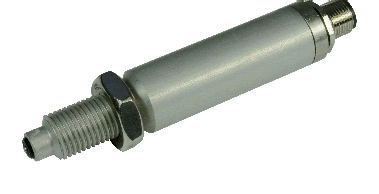

齿轮流量计
频率感应头
描述 重量 适配流量计 订货号
频率输出 g
60 QG 100/110 3107-00-45.00

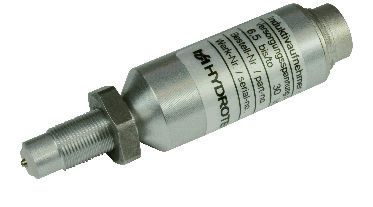

齿轮流量计
高温频率感应头
描述 重量 适配流量计 订货号
频率输出 g
100 QG 107 3107-00-37.00
涡轮流量计
频率转电流(4 ... 20 mA,)转换头 IP 40
描述 重量 适配流量计 订货号
4 ... 20 mA输出 g
130 QT 110 (仅31G7-...) QT 210 (仅33G7-...) QL 110 (仅31GB-71-35.030) 3107-00-26.00

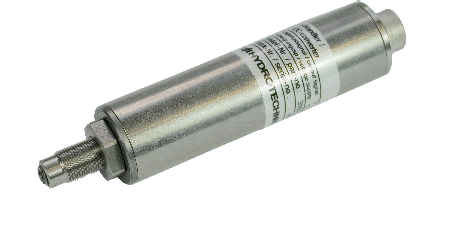

涡轮流量计
频率转电流(4 ... 20 mA,)转换头 IP 69
描述 重量 适配流量计 订货号
4 ... 20 mA输出 g
160 QT 118/218 3107-00-41.00

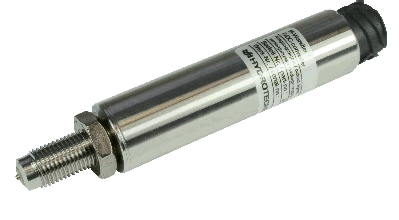

齿轮流量计
频率转电流(4 ... 20 mA,)转换头 IP 69
描述 重量 适配流量计 订货号
4 ... 20 mA输出 g
160 QG 110 (仅 3185-... 和 3885-...) 3107-00-28.00
传感器转接头
序号 描述 最大工作压力 重量 适合传感器 订货号
1 直通接头1620 630bar 80g HT-PD系列 2103-07-18.62N
2 90 ° – 1620 140g 2146-13-05.00N
温度传感器
P/T转换接头
描述 最大工作压力 重量 适合传感器 订货号
ISO 228 – G 1/4,
形式F 密封圈FKM		 630bar 80g TE 110* TE 118 TP 180 2149-04-15.53N
M10x1, 形式G 密封圈 FKM 2149-04-19.53N
测量电缆
描述 长度 重量 适合型号的传感器 订货号
MK15,5孔插头 m g
2.5 160 PR 310 QG 100/110/300 QT 100/110/300 QL 100/110/200 TE 110 RS 110/210 8824-C1-02.50Y
5 200 8824-C1-05.00Y
10 360 8824-C1-10.00Z
传感器插头
图片序号 描述 材料 重量 适合传感器 订货号
1 4 孔, M12 x 1 塑料 20g PR 130 8808-05-06.01
2 5 孔, M12 x 1 金属 60g PR 126/130
PS 120/129		 8808-05-07.01
3 8孔 塑料 30g TP 180 8808-05-09.04
4 5孔 塑料 30g PR 310 8808-05-09.01

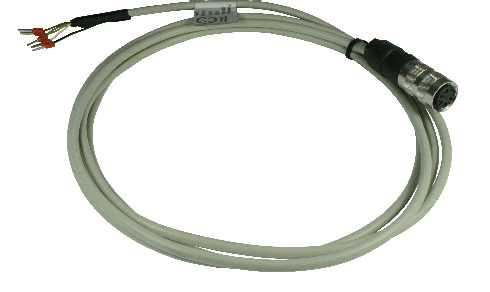

测量电缆
图片序号 描述 长度 重量 适合传感器 订货号
    m g
1 5 孔, M12 x
1，带线		 2 150 PR 126/130 PS 120/129 QG 107
QT 106/ 206		 8824-L0-02.00
5 200 8824-L0-05.00
10 350 8824-L0-10.00
2 5 孔, M12 x
1 / 90°，带
线		 2 150 8824-L1-02.00
5 200 8824-L1-05.00
10 350 8824-L1-10.00
    hydrotechnik流量计传感器附件样本下载：英文样本下载
